*معرفی کلی قطعه*
ترانزیستور TIP42C یکی از انواع ترانزیستورهای قدرت دوقطبی (BJT) از نوع PNP است که در کاربردهای کلیدزنی، تقویتکنندهها و مدارهای توان پایین تا متوسط مورد استفاده قرار میگیرد. ساختار داخلی این ترانزیستور بهگونهای طراحی شده که بتواند جریانهای نسبتاً بالا را با ولتاژ متوسط کنترل کند. عملکرد آن به این صورت است که با ایجاد جریان در پایه، جریان بیشتری بین کلکتور و امیتر جاری میشود، و به همین دلیل برای کاربردهایی مانند راهاندازی بارهای مقاومتی، موتورها یا تقویت سیگنال مناسب است.

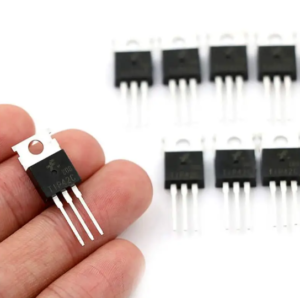

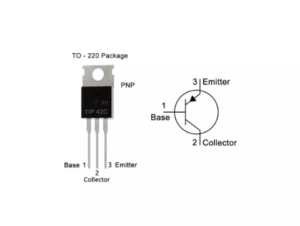

از نظر مشخصات فنی، TIP42C میتواند تا 100 ولت ولتاژ و تا 6 آمپر جریان را تحمل کند و توان تلفاتی آن در حدود 65 وات است. این ترانزیستور در بستهبندی TO-220 عرضه میشود که با داشتن سطح تماس مناسب، امکان خنکسازی با هیتسینک را فراهم میکند. از دیگر مزایای آن میتوان به عملکرد پایدار در شرایط دمایی مختلف، مناسب بودن برای استفاده در جفت مکمل با TIP41C (که NPN است)، و سازگاری بالا با مدارهای آنالوگ و قدرت اشاره کرد.
*ویژگیهای کلیدی*
TIP42C دارای توان تحملی بالا در ولتاژ و جریان، تقویت جریان مناسب، و طراحی مقاوم برای استفاده در محیطهای صنعتی و خانگی است. بستهبندی مناسب برای انتقال حرارت، رفتار خطی در ناحیه تقویت و توانایی کار در فرکانسهای متوسط از جمله ویژگیهایی هستند که باعث شده این قطعه در طیف وسیعی از پروژههای الکترونیکی قابل استفاده باشد.
*کاربردهای رایج*
در مدارهای تقویتکننده صوتی، TIP42C بهعنوان تقویتکننده جریان عمل میکند، چون قابلیت پشتیبانی از بارهای صوتی در توان متوسط را دارد. در منبع تغذیههای ساده و مدارهای شارژر نیز استفاده میشود، چون تحمل ولتاژ و جریان آن مناسب اینگونه کاربردهاست. همچنین در مدارهای راهاندازی موتور DC کوچک یا سیستمهای کنترل توان، بهعنوان سوییچ قدرت عمل میکند و به دلیل نوع PNP بودن، برای مسیر برگشتی یا معکوس جریان بسیار مناسب است.
*نکات نگهداری و نصب*
برای نگهداری صحیح TIP42C، بهتر است در محیط خشک و دمای معتدل بین 10 تا 30 درجه سانتیگراد نگهداری شود. در صورت نگهداری طولانیمدت، بستهبندی ضد رطوبت توصیه میشود. دمای نوک هویه در هنگام لحیمکاری نباید از 260 درجه سانتیگراد بالاتر برود و مدت تماس با پایهها نیز بهتر است زیر 10 ثانیه باشد. اگرچه این قطعه نسبت به تخلیه الکترواستاتیکی حساسیت بالایی ندارد، اما استفاده از تجهیزات ESD هنگام نصب همچنان توصیه میشود.
*چرا TIP42C را انتخاب کنیم*
ترانزیستور TIP42C بهخاطر پایداری، سادگی عملکرد و توان تحملی مناسب، انتخابی مطمئن برای پروژههای عمومی و صنعتی است. اگر بهدنبال قطعهای برای تقویت سیگنال یا کنترل جریان در مدارهای توان پایین تا متوسط هستید، این ترانزیستور با کیفیت ساخت بالا و سازگاری با طراحیهای رایج گزینهای عالی است. فروشگاه راویدانتک با ارائه محصولات اصل از برندهای معتبری مانند اس تی یا ویشی و پشتیبانی فنی حرفهای، شما را در انتخاب، خرید و استفاده بهتر از TIP42C همراهی میکند.
