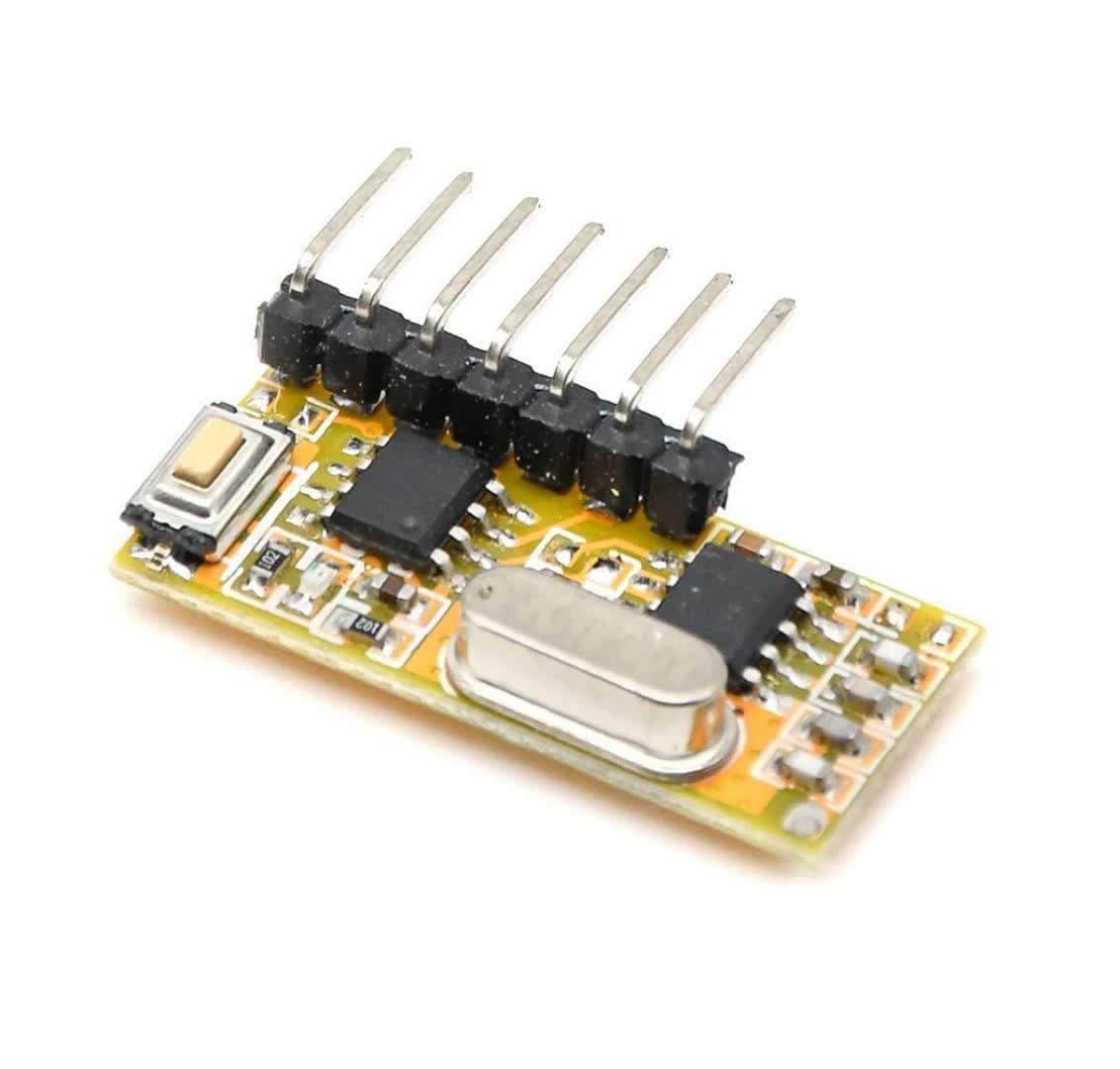

ماژول گیرنده RXC6 کد لرن 433 مگاهرتز با حساسیت و دقت بالا و نسبت به نویز عملکرد بی نظیری را از خود نشان میدهد. این ماژول قابلیت کنترل چهار کانال خروجی را دارد. ماژول گیرنده ریموت قابلیت دریافت کد ریموت های PT2260 , Pt2262 , Pt2240 , 1527 را نیز دارد.
تنظیمات
ماژول گیرنده رادیویی کد لرن 433 مگاهرتزی قابلیت کار در سه مد با خروجی لحظه ای (Momentary) ، خروجی ثابت (Latch) و یا خروجی معکوس(Toggle) شونده را دارد.
خروجی لحظه ای (Momentary) به این صورت است که تا زمانی که فرمان از ریموت ارسال می شود (دکمه ریموت فشرده شده باشد) خروجی فعال می باشد و در صورت قطع فرمان خروجی قطع می باشد. به صورت پیش فرض در این مد قرار دارد.
خروجی ثابت (Latch) به این صورت است که با ارسال فرمان از ریموت خروجی فعال می شود و تا ارسال فرمان جدید خروجی فعال می ماند.
خروجی معکوس کننده (Toggle) به این صورت است که با ارسال فرمان از ریموت خروجی معکوس خواهد شد یعنی در صورت فعال بودن غیرفعال میشود و در صورت غیر فعال بودن خروجی فعال خواهد شد.
لرن
بــرای اینــکار، کافیســت در ابتــدا بــرق دســتگاه را وصـل کنیـد، سـپس بـا توجـه بـه نـوع کارکـرد ریمــوت:
بصورت لحظه ای: یک بار فشردن شستی
بصورت حافظه دار: دو بار فشردن شستی
بصورت االکلنگی: سه بار فشردن شستی
شسـتی را فشـرده و منتظـر مـی شـوید کـه LED موجـود بـر روی مـاژول روشـن شـود. بعـد از روشـن شـدن LED یـک دکمـه از ریمـوت را فشـار دهیـد.
در صورتــی کــه ریمــوت مشــکلی نداشــته باشــد، LED ســه بــار چشــمک خواهــد زد و ریمــوت توســط دســتگاه شناســایی شــده اســت.
شرح پایه ها
GND : زمین
VCC : ولتاژ مثبت
پین های D0 تا D3 مربوط به خروجی متناظر هر ریموت
LED : خروجی LED نشانگر
SW : خروجی دکمه لرن
ANT : آنتن ماژول
