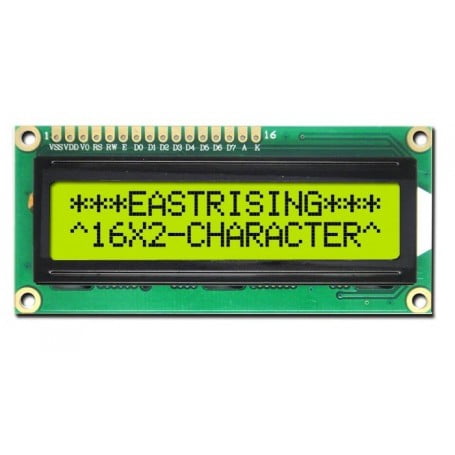

LCD 2*16 کاراکتری بک لایت سبز یک ماژول نمایشگر ساده است و همانطورکه از نام آن ها پیداست، تنها برای نمایش پیام متنی یا کاراکتر طراحی شده اند.
نمایشگرهای کاراکتری با قابلیت راه اندازی توسط میکروکنترلرها می باشند. نمایشگرهای کاراکتری تک رنگ و در اندازه های مختلف موجود بوده و به دلیل کارکرد ساده ای که دارند در ساخت انواع پروژه ها مورد استفاده قرار می گیرند.
نمایشگر 16×2 به این معناست که نمایشگر دو سطر دارد و می تواند در هر سطر 16 کاراکتر را نمایش دهد. در کل شما می توانید 32 کاراکتر مختلف را به طور همزمان بر روی این ال سی دی نماش دهید.
این ال سی دی با رنگ پس زمینه سبز موجود است. این محصول، رنگ پس زمینه سبز دارد و متن و کاراکترهای آن با رنگ مشکی نمایش داده می شوند. نمایشگر 16×2 با ولتاژ تغذیه 5 ولت راه اندازی می شود و دارای 16 پایه است که 8 پایه آن برای انتقال داده و 8 پایه دیگر آن پایه های کنترلی و تغذیه نمایشگر هستند.
درایور به کار رفته در این نمایشگر، تراشه ST7066 یا معادل آن است که داده و دستورات را از میکروکنترلر دریافت و سپس آن ها را برای نمایش بر روی نمایشگر پردازش می کند. برای راه اندازی این نمایشگرهای کاراکتری پایه های نمایشگر را به طور صحیح به میکروکنترلر خود متصل کنید. قیمت مناسب و راه اندازی آسان آن سبب شده به طور رایج در انواع پروژه های تجاری، آموزشی و پژوهشی مورد استفاده قرار گیرد.
پایه ها
- VSS = زمین GND
- VCC = تغذیه ۵ ولت
- (VO (Display Contrast Pin = تنظیم شدت نور صفحه
- (RS (Register Select = انتخاب رجیستر
- (RW (Read/Write = پایه Read و Write
- E = پایه Enable
- D0 – D7 = پایه های دیتا
- A = پایه Anode
- K = پایه Cathode
